Dachhaken VSM

Der VSM-Dachhaken wurde speziell für die Kombination mit Metallersatzziegel konzipiert und bietet die perfekte Anbindung einer Photovoltaikanlage auf einem Schrägdach mit Ziegeleindeckung ohne Ziegelbearbeitung (flexen). Dies ist eine immense Zeitersparnis und vor allem gibt es keine Probleme mit Ziegelbruch und Gewährleistungen.

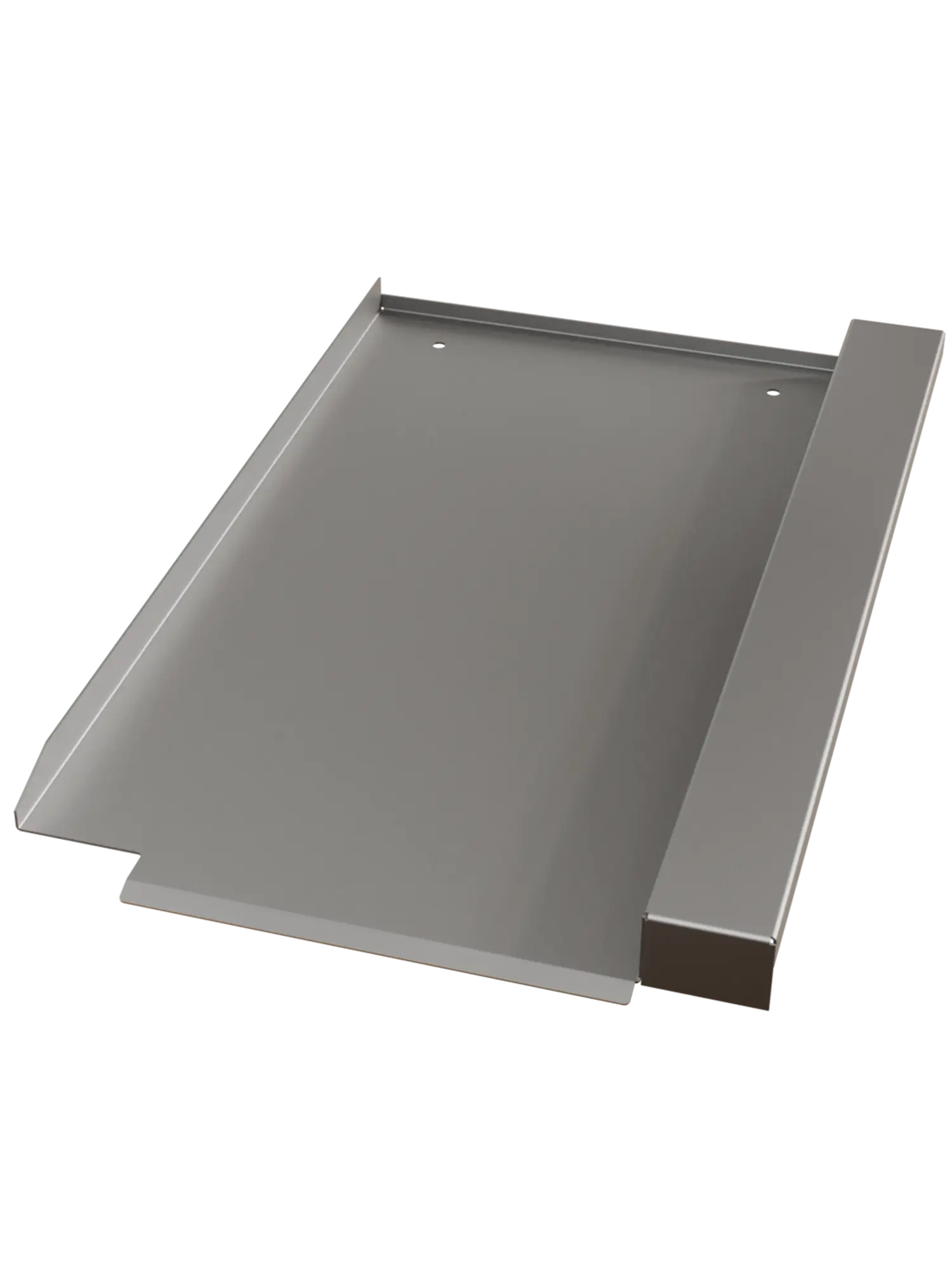

Bei der Montage wird ein Ziegel vom Dach entfernt und durch einen Metallersatzziegel ersetzt. Anschließend wird der VSM-Dachhaken am Dachsparren befestigt. Durch das bereits verklebte EPDM-Band auf der Unterseite des VSM-Dachhakens ist auch der darunterliegende Metallersatzziegel hervorragend geschützt.

‍

• 2-fach verstellbarer PV-Dachhaken
• variable Halshöhe: 38 – 50 mm
• durch die 3 Langlöcher in der Grundplatte (Abstand zueinander 40 mm) ist auch eine außermittige Montage des Hakens möglich
• die 10 Löcher mit Ø 10,5 mm ermöglichen noch mehr Flexibilität bei der Montage auf dem Sparren
• speziell für die Aufdachmontage mit Metallersatzziegel entwickelt
• kein Schneiden, Hämmern oder Bearbeiten der Dachziegel notwendig
• große Zeitersparnis und keine Garantieprobleme durch die Verwendung eines Metallersatzziegels
• der Metallersatzziegel muss passend zu den verbauten Dachziegeln gesondert bezogen werden

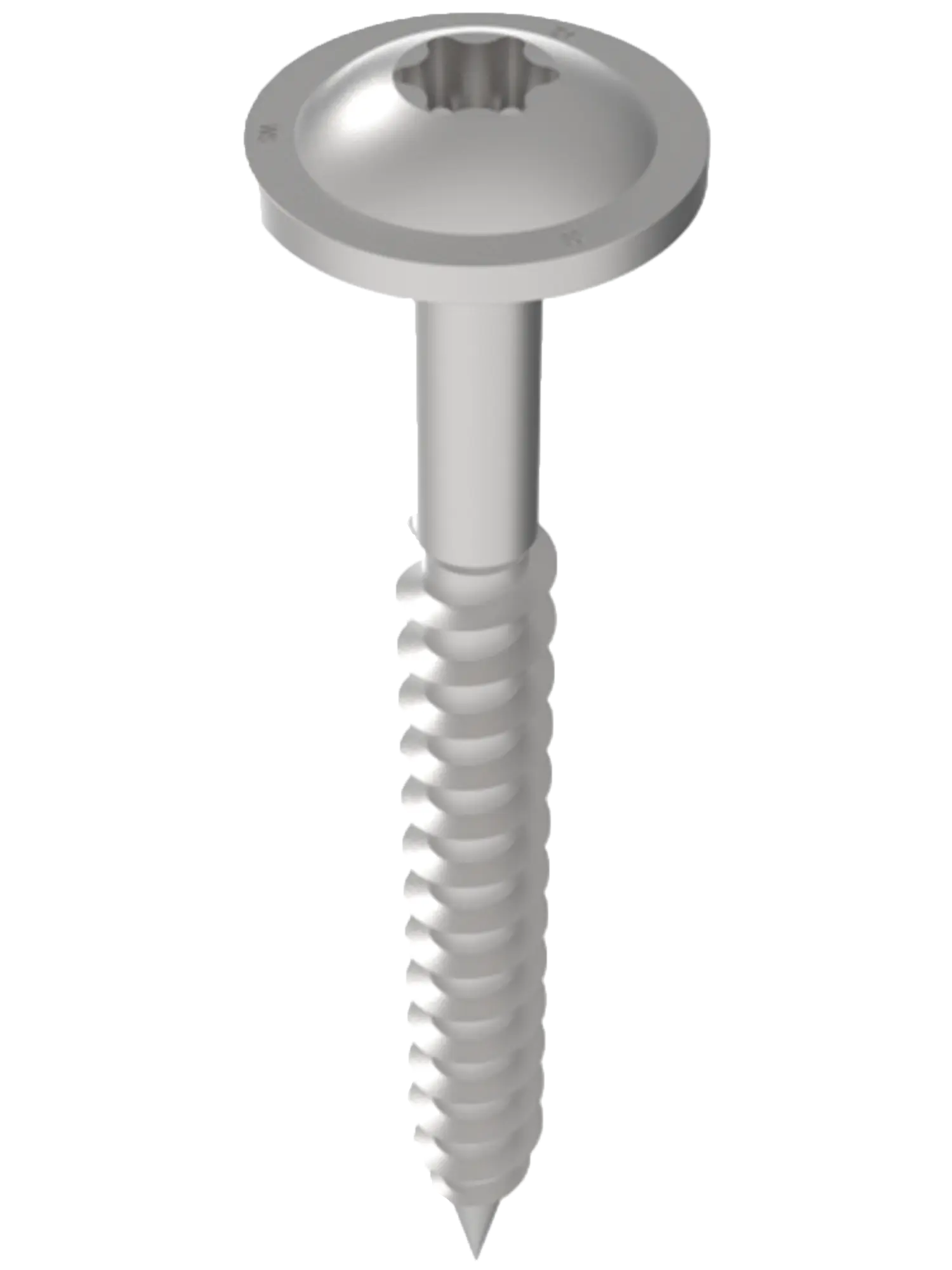

• für die Befestigung des Dachhakens auf dem Sparren empfehlen wir jeweils 2 Holzbauschrauben Ø 8 mm, die mindestens 20 mm in den Sparren geschraubt werden sollten
• Kombi-Antrieb am Montageset aus TX40 und Außensechskant erspart Werkzeugwechsel
